Монтаж системы отопления в частном доме: всё, что нужно знать

• ОРГАНИЗАЦИЯ СИСТЕМЫ ОТОПЛЕНИЯ В КОТТЕДЖЕ
• ВИДЫ И СХЕМЫ СИСТЕМ ОТОПЛЕНИЯ ДЛЯ ЧАСТНОГО ДОМА
• ПРАВИЛА УСТАНОВКИ КОТЛА ОТОПЛЕНИЯ В ЧАСТНОМ ДОМЕ
• МОНТАЖ РАДИАТОРОВ И БАТАРЕЙ В КОТТЕДЖЕ
• Монтаж напольного отопления "ТёПЛЫЙ ПОЛ"
• Общие прАВИЛА ГРАМОТНОГО монтажа

ОРГАНИЗАЦИЯ СИСТЕМЫ ОТОПЛЕНИЯ В КОТТЕДЖЕ: с чего начать и как подойти к монтажу

Грамотно организованная система отопления дома — один из ключевых факторов комфорта в условиях холодного климата и долгой зимы. Прежде чем приступать к монтажу, важно организовать несколько этапов подготовки: от них будет зависеть эффективность, надёжность и экономичность всей системы.

ЭТАП 1. Проектирование: основа эффективной системы отопления

Первый и чрезвычайно важный шаг — проектирование системы отопления. Ошибки на этом этапе могут дорого обойтись собственникам при эксплуатации жилья в будущем.

Что нужно учесть в проекте в первую очередь?

• Площадь и этажность дома, количество комнат, окон и дверей

• Планировку здания, наличие или отсутствие подвальных и чердачных помещений

• Уровень теплоизоляции здания

• Энергетический ресурс, который будет использоваться в системе (газ, электричество, твердое топливо либо современные технологии выработки энергии: солнечные панели, тепловой насос и др.)

Помните, что проектирование стоит доверять только профессионалам в области инженерных коммуникаций. Чтобы система работала безотказно и долго, необходимо подобрать оптимальное оборудование, рассчитать теплопотери, гидравлические параметры для системы и разработать эффективные решения именно для вашего дома.

ЭТАП 2. Подбор типа системы отопления

В частных домах и коттеджах применяются три типа отопления:

• Водяное отопление (с радиаторами и/или тёплыми полами) — популярное, гибкое и универсальное решение.

• Воздушное отопление — применяется реже, но актуально в домах с организованной приточно-вытяжной вентиляцией

• Электрическое отопление — подходит для зданий без постоянного проживания, дач, домов с маленькой площадью, небольших каркасных домов

Чтобы правильно выбрать тип системы отопления, важно определиться с тепловым оборудованием и видом используемого топлива. Возможные варианты — газовый, электрический, твердотопливный, гибридный котёл или несколько отопительных приборов в одной системе. Комбинированные системы часто становятся оптимальным решением при перебоях в поставках электричества или газа.

Сравнение систем отопления для частного дома/коттеджа

Эта таблица  поможет сориентироваться в параметрах будущего проекта, предварительно оценить возможности, плюсы и минусы планируемой системы отопления коттеджа, частного дома, дачи:

ЭТАП 3. Подбор оборудования и комплектующих

На основе проекта подбирается необходимое оборудование с нужными характеристиками производительности и мощностью:

• Оборудование котельной на базе котла отопления
• Радиаторы, тёплые полы и комплектующие к ним
• Насосы, трубы, коллекторы, расходомеры
• Трубы, краны, фитинги, фильтры, автоматика и датчики

Качественные фитинги, арматура и автоматика помогут избежать сбоев, протечек и перерасхода ресурсов, увеличат срок службы системы. Грамотно подобранные котел и насосы обеспечат стабильную теплоэффективность, контролируемое распределение тепла.

ЭТАП 4. Подготовка к монтажу

Перед началом монтажных работ нужно:

• Подготовить техническое помещение (котельную)
• Провести все необходимые коммуникации (электричество, вентиляция, система дымоудаления)
• Произвести согласование с газовыми службами, если в здании используется газ

ЭТАП 5. Выбор исполнителя монтажа: важные моменты

Монтаж системы отопления должен выполняться квалифицированными специалистами.

Важно не нарушить условия проекта, соблюсти правильные уклоны труб, стандарты подключения газа, воды, электричества, смонтировать все соединения герметично с использованием подходящего инструмента. Проведение пусконаладочных работ и гидравлических испытаний, настройка автоматики так же требуют квалификации, знаний и опыта. Если система собрана с нарушениями, даже дорогое и “умное” оборудование не сможет обеспечить эффективную работу без поломок и сбоев.

Кроме того, после завершения монтажных работ рекомендуется проведение  специалистами инструктажа пользователей оборудования: это важно для безопасности жильцов, сохранности имущества и работоспособности оборудования.

ВИДЫ И СХЕМЫ СИСТЕМ ОТОПЛЕНИЯ ДЛЯ ЧАСТНОГО ДОМА

При проектировании отопления в частном доме важно выбрать подходящий тип системы и схему её монтажа. Это напрямую влияет на эффективность обогрева, затраты на установку и удобство эксплуатации. В этой статье мы рассмотрим основные виды отопительных систем, схемы их монтажа и особенности использования.

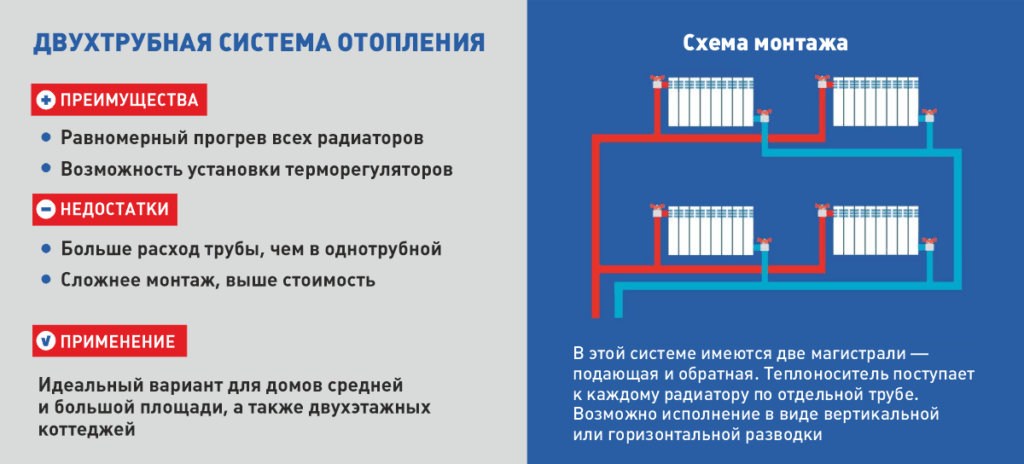

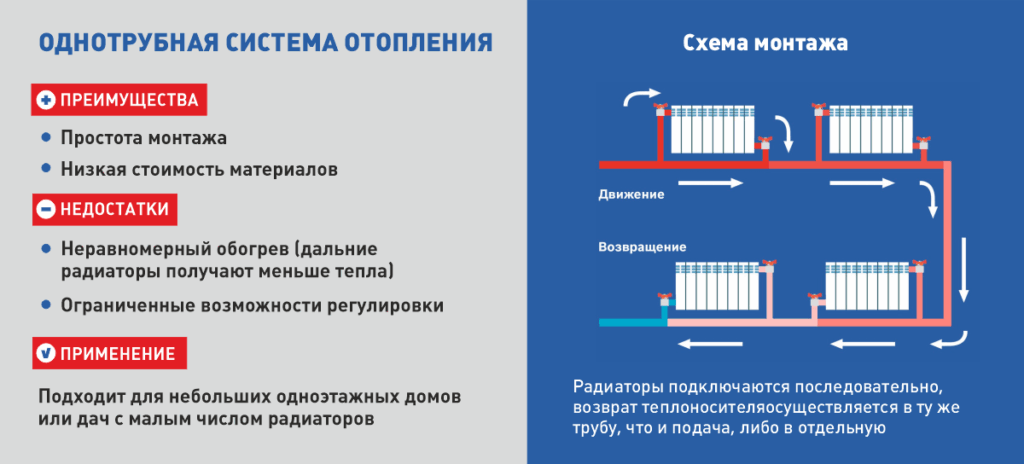

Системы отопления для частных домов различаются по способу прокладки труб и циркуляции теплоносителя. Наиболее распространённые варианты: однотрубная, двухтрубная и лучевая (коллекторная) системы

ВИДЫ МОНТАЖА ОТОПЛЕНИЯ

Открытый монтаж — трубы располагаются на виду, часто вдоль стен. Простой в установке, но менее эстетичный.

Скрытый монтаж — трубы прячутся в пол, стены или штробы. Требует точного проектирования и более трудоёмкий в ремонте.

КАК ВЫБРАТЬ ПОДХОДЯЩУЮ СХЕМУ?

При выборе схемы отопления учитывайте:

• Площадь и этажность дома
• Бюджет на материалы и установку
• Пожелания по внешнему виду и управляемости системы
• Источник тепла (газ, электричество, твердотопливный котёл)

ПРАВИЛА УСТАНОВКИ КОТЛА ОТОПЛЕНИЯ В ЧАСТНОМ ДОМЕ: критерии подбора и технические требования

Котел – это основной элемент системы отопления. Его установка — ответственный процесс, требующий строгого соблюдения нормативов и правил безопасности. В зависимости от типа котла (газовый, электрический или твердотопливный) требования к помещению, монтажу и эксплуатации отличаются.

Разберем ключевые аспекты, которые необходимо учитывать при установке котла отопления в частном доме.

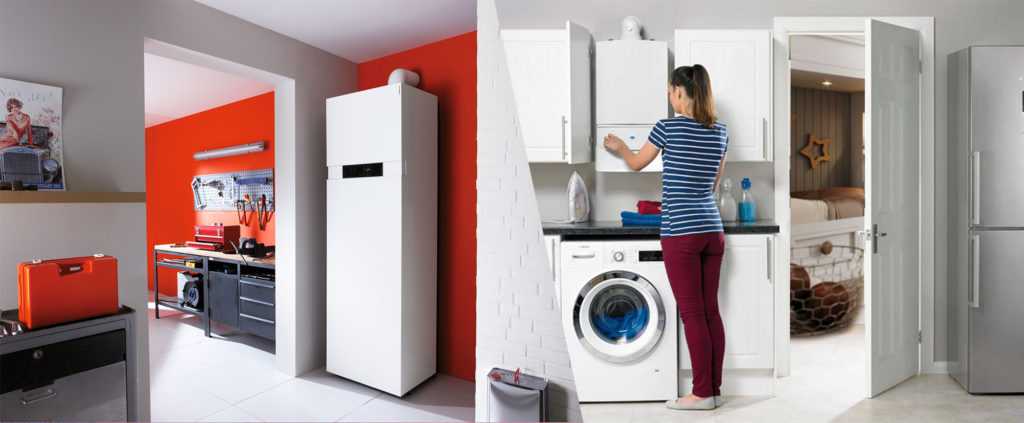

ОСНОВНЫЕ ТРЕБОВАНИЯ ДЛЯ УСТАНОВКИ КОТЛА

Перед установкой важно оценить помещение, учитывая выбранный тип котла.

• Газовые котлы Требуют согласования с газовой службой и соблюдения норм СНиП и СП.

• Электрические котлы Не нуждаются в дымоходе, но должны быть обеспечены мощной электропроводкой и отдельным автоматом.

• Твердотопливные котлы Необходимо учитывать требования к дымоходу, вентиляции и хранению топлива.

ТРЕБОВАНИЕ К ПОМЕЩЕНИЮ И БЕЗОПАСНОСТИ

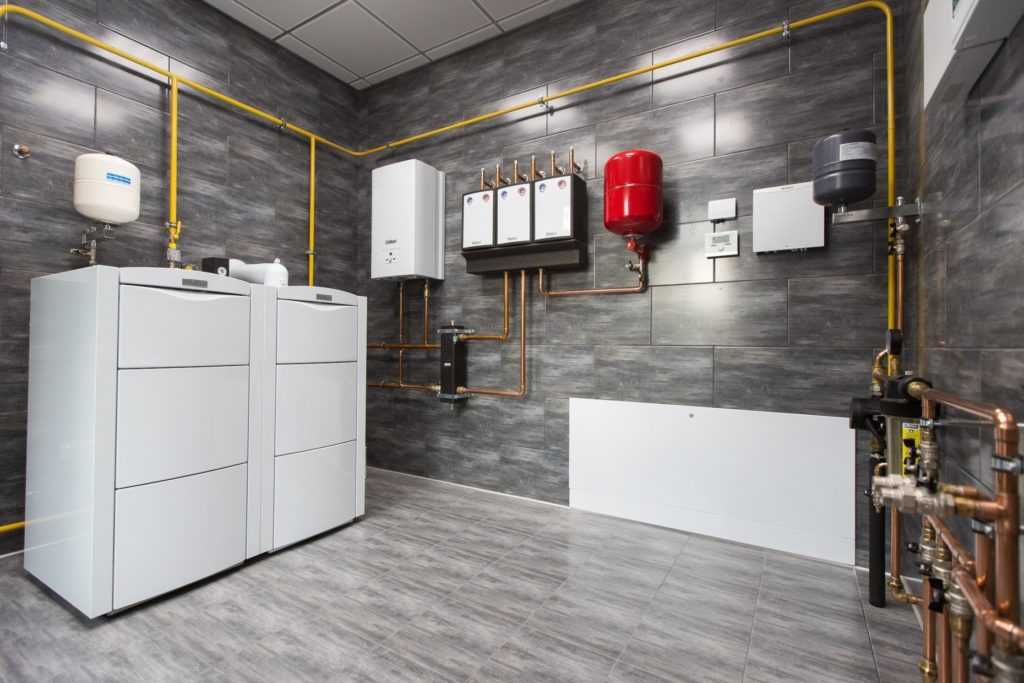

Подготовка котельной

Газовые котлы

• Минимальный объем помещения — 7,5 м³ (для котлов до 30 кВт).
• Высота потолков — от 2,2 м.
• Обязательна организация приточной вентиляции или система удаления продуктов сгорания (турбированный котел, коаксиальная труба, горизонтальная труба для принудительного отвода продуктов)
• Отдельный выход на улицу из котельной (при установке котла мощностью свыше 60 кВт).

Электрические котлы

• Нет жестких требований к помещению, но рекомендуется сухое, проветриваемое место.
• Обязательно заземление и УЗО.

Твердотопливные котлы

• Котельная должна быть нежилой, с огнестойкими стенами (кирпич, бетон).
• Расстояние до стен — не менее 50 см.
• Пол и стены возле котла защищаются негорючими материалами (металл, керамика).

Подключение к дымоходу

Газовые котлы

• Дымоход должен быть герметичным, с уклоном в сторону котла.
• Используются только сертифицированные материалы (нержавеющая сталь, керамика).

Твердотопливные котлы

• Диаметр дымохода — не меньше выходного патрубка котла.
• Обязательна установка искрогасителя и регулярная чистка от сажи.

Соблюдение правил установки котла отопления в частном доме — залог безопасности и устойчивой работы системы. Особого внимания требуют газовые котлы, так как их неправильная установка может привести к аварийным ситуациям и может быть не принята газовой службой. Перед монтажом обязательно изучите нормативы (СНиП, СП, ПБ). Обращайтесь только к профессионалам и в надежные организации. Это позволит вам получить качественную консультацию, гарантию на монтаж и не беспокоиться о нарушениях в установке.

МОНТАЖ РАДИАТОРОВ И БАТАРЕЙ В КОТТЕДЖЕ

Правильный монтаж радиаторов отопления в частном доме влияет на эффективность системы, равномерность прогрева и долговечность оборудования. В этом разделе разберем ключевые аспекты выбора, размещения и подключения батарей, чтобы обеспечить комфортный микроклимат и минимизировать теплопотери.

От точности расчётов, выбора оборудования и качества выполнения работ напрямую зависит, насколько эффективно будет работать система в холодный сезон. Установка батарей отопления в частном доме требует учета различных факторов — от выбранного типа отопительных приборов до предпочтительной схемы подключения и размещения.

КАК ВЫБРАТЬ ТИП РАДИАТОРОВ

На современном рынке представлены различные типы радиаторов: чугунные, алюминиевые, биметаллические и стальные панельные. Каждый из них имеет свои особенности:

• Чугунные радиаторы отличаются долговечностью и высокой теплоотдачей, но имеют большой вес и долго нагреваются. Среди чугунных радиаторов можно найти ретро-модели для уникальных проектов дизайна интерьера.
• Алюминиевые — легкие, недорогие и быстро нагреваются, однако чувствительны к качеству теплоносителя.
• Биметаллические сочетают прочность стали и высокую теплопроводность алюминия, что делает их универсальным решением.
• Стальные панельные радиаторы просты в установке, эстетичны, но менее устойчивы к гидроударам.
• Дизайн-радиаторы представлены в различных материалах исполнения, в зависимости от бренда. Они могут быть трубчатыми и профильными, ультрасовременного дизайна или в стиле старинных особняков. Дизайн-радиаторы отличаются разнообразием моделей, вариантов размещения в интерьере и широкой цветовой гаммой. Они могут монтироваться вертикально по высоте стены, крепиться под нестандартными оконными проемами или к полу на декоративные стойки (что актуально, если в помещении установлены панорамные окна "в пол").

УСТАНОВКА КОЛЛЕКТОРА И ВЫБОР МАТЕРИАЛА ТРУБ

Грамотная установка труб отопления в частном доме обеспечивает надежную циркуляцию теплоносителя и равномерный прогрев помещений. Современные системы часто базируются на коллекторных схемах, которые позволяют точно регулировать температуру в каждом помещении.

Материалы для трубопровода

• Металлопластик (металлополимер). Трубы из этого материала просты в монтаже, устойчивы к коррозии, но чувствительны к механическим повреждениям.
• Полипропилен (PPR) — долговечный и бюджетный вариант трубопровода, нержавеющий и гибкий, однако требует опыта и аккуратности при монтаже (пайке).
• Сшитый полиэтилен (PEX, PE-xa)— гибкий, устойчивый к высокому давлению и температуре материал, отлично подходит для укладки в стяжку.
• Медь — прочные, долговечные и надежные металлические трубы для систем отопления премиум-класса, отличаются высокой стоимостью и требуют профессионального монтажа.

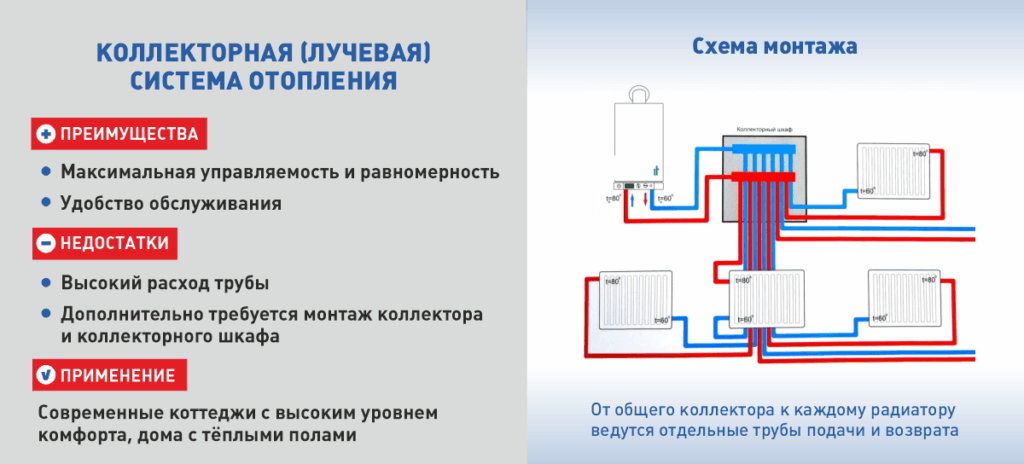

Преимущества организации коллекторной системы в радиаторном отоплении

• равномерный прогрев помещений;
• возможность индивидуальной регулировки температуры;
• простота обслуживания и ремонта отдельных контуров.

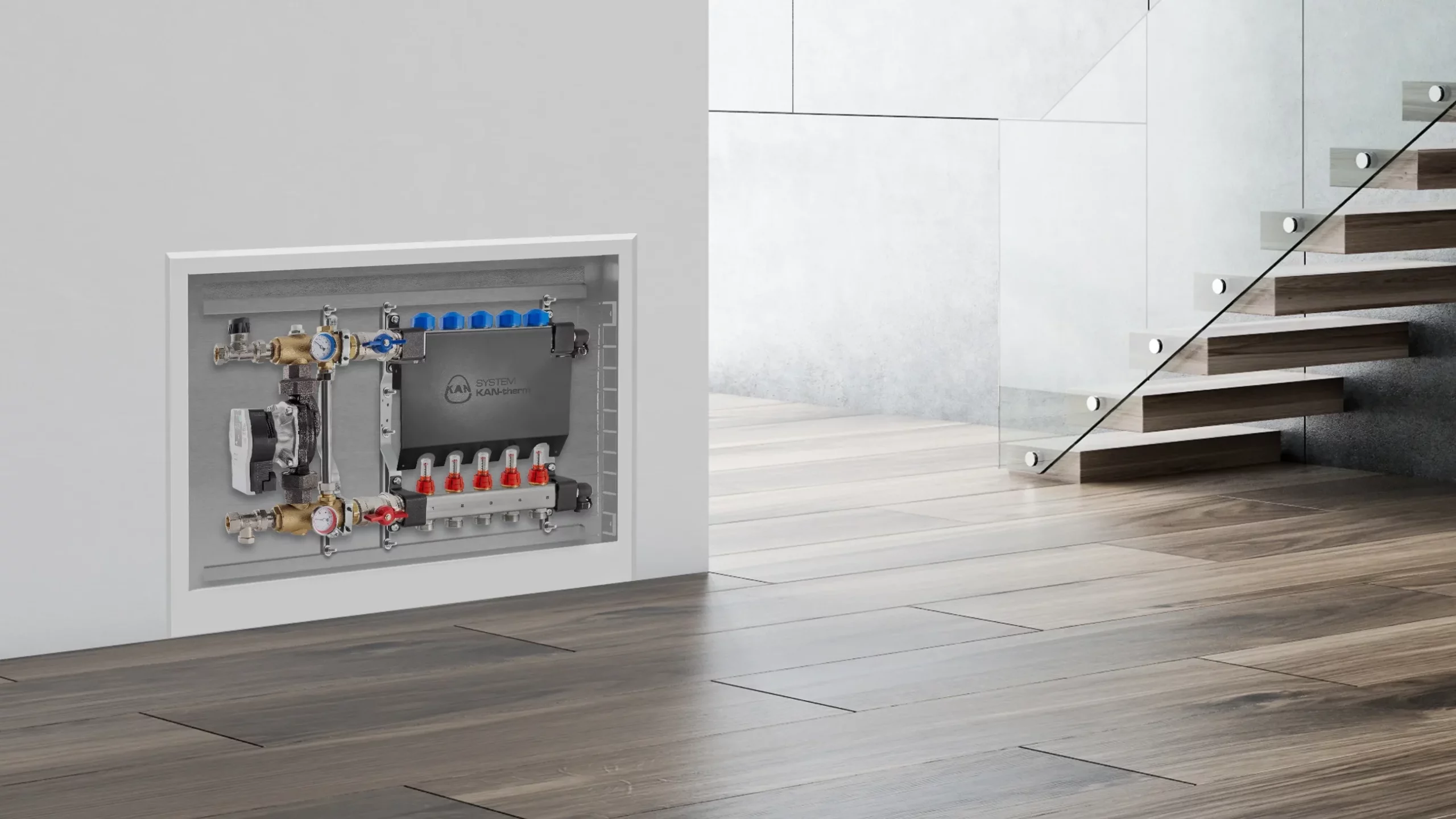

Монтаж коллектора отопления в частном доме позволяет централизованно управлять потоками теплоносителя. Коллектор распределяет тепло по контурам, каждый из которых идет к отдельному радиатору или группе радиаторов. Подключение коллектора осуществляется к котлу или главной подающей и обратной магистралям.

Для оптимальной работы системы важно обеспечить:
- наличие запорной арматуры на каждом контуре;
- использование расходомеров или термостатических клапанов;
- правильное расположение насоса.

Регулировка контуров

После подключения необходимо выполнить регулировку контуров:

• гидравлическую балансировку с помощью расходомеров;
• настройку температуры с использованием термоголовок или автоматики;
• проверку давления и герметичности всей системы.

Такая настройка обеспечивает эффективную работу систему и комфорт в каждой комнате.

РАЗМЕЩЕНИЕ И ПОДКЛЮЧЕНИЕ

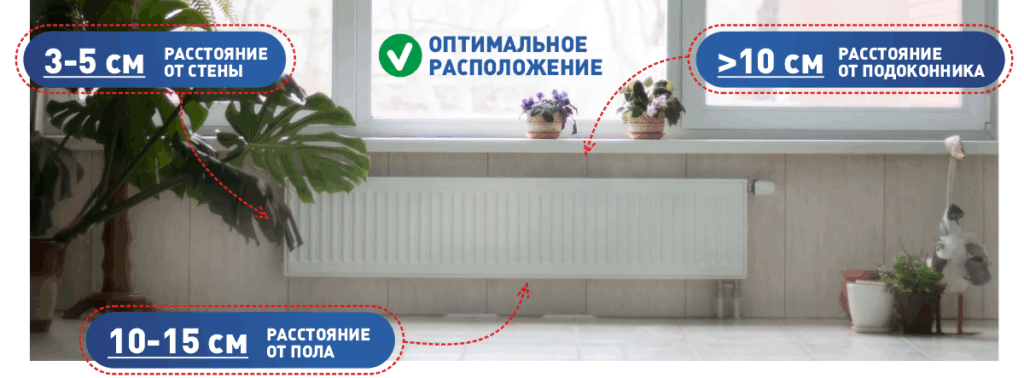

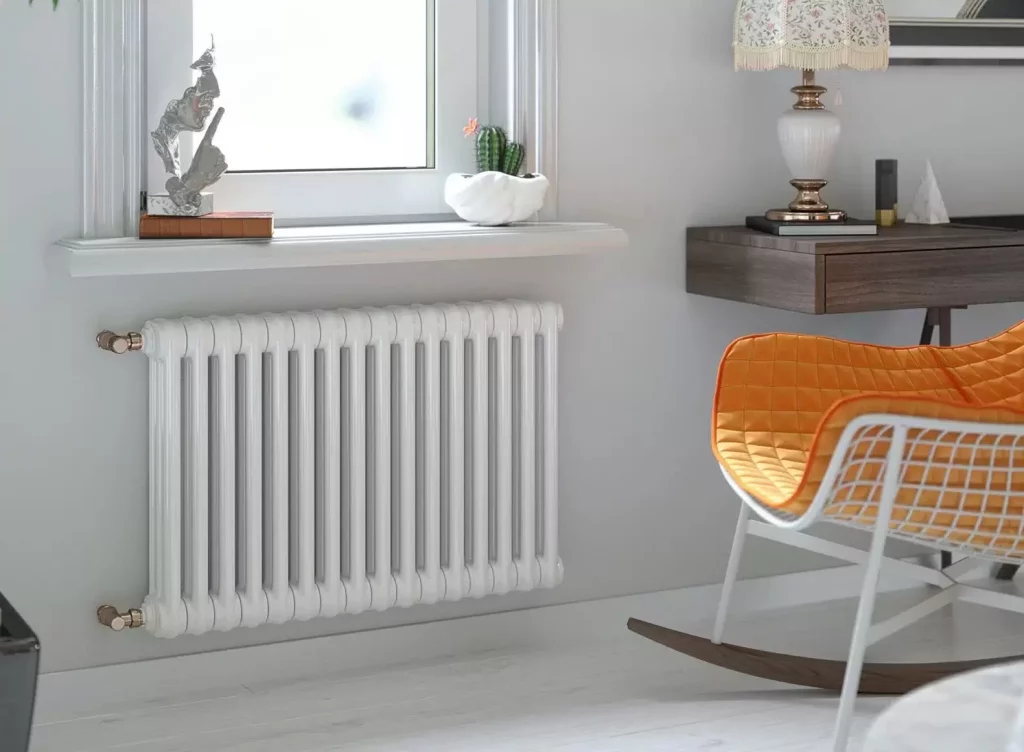

Оптимальное расположение радиаторов — под окнами и вдоль наружных стен. Такое размещение позволяет создать тепловую завесу, препятствующую проникновению холодного воздуха. При этом важно соблюдать следующие рекомендации:

ТИПЫ ПОДКЛЮЧЕНИЯ БАТАРЕЙ

Существует несколько вариантов подключения радиаторов к системе отопления:

• Боковое (одностороннее) — удобно для стандартных систем, обеспечивает хорошую теплоотдачу при небольшой длине радиатора.
• Диагональное — оптимально для длинных радиаторов, обеспечивает равномерный прогрев.
• Нижнее подключение — используется при разводке труб внутри стяжки пола, нередко используется в дизайн-проектах с целью убрать трубы из поля зрения и создать интерьер без лишних технических деталей на виду.
• Последовательное ("ленинградка") — простой и экономичный вариант, однако при его применении есть риски неравномерного прогрева помещений.

Грамотно спроектированная и выполненная радиаторная система отопления обеспечивает комфорт во всех помещениях дома, экономична и служит долго. Чтобы наслаждаться теплом, красотой и не беспокоиться о надежности отопления, уделяйте внимание и техническим, и эстетическим аспектам. Продуманный проект, зарекомендовавшее себя оборудование и грамотный монтаж — гарантия вашего комфорта.

Монтаж напольного отопления "ТёПЛЫЙ ПОЛ"

Водяной тёплый пол — популярное решение в различных отопительных системах. Он может выступать как единственный источник обогрева в небольших домах или же дополнять радиаторное отопление для максимального комфорта жильцов.

Подготовка основания и теплоизоляция

Перед укладкой труб требуется тщательная подготовка основания:

• Поверхность пола должна быть выровнена, очищена от мусора и пыли
• До укладки пола необходимо обеспечить гидроизоляцию поверхности
• Следующий подготовительный слой — теплоизоляционный (чаще всего используется пенополистирол с фольгированным покрытием)
• Поверх теплоизоляции монтируется специальная армирующая сетка или маты с пазами для крепления труб.

Эти этапы подготовки обеспечивают надёжную фиксацию труб и помогут минимизировать возможные теплопотери.

Укладка труб тёплого пола

На армирующую сетку или специальные маты крепятся трубы, чаще всего из сшитого полиэтилена (PE-X). Шаг укладки составляет 10–20 см, в зависимости от требований к обогреву. Важно обеспечить равномерность укладки и избегать перегибов труб.

Cпособы укладки трубы

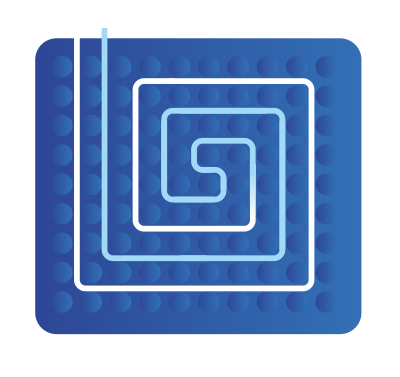

"Улитка"

Подходит для помещений правильной формы и обеспечивает максимально равномерный прогрев и теплоотдачу. Отличается наименьшим количеством поворотов трубы на 180°, что уменьшает вероятность заломов.

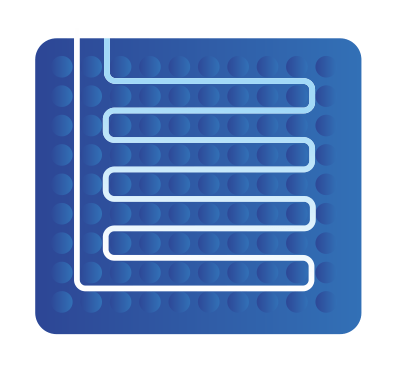

"Змейка"/"Леандр"

Менее теплоэффективная и более подверженная заломам трубы схема. Подходит для помещений различной формы, но небольшой площади.

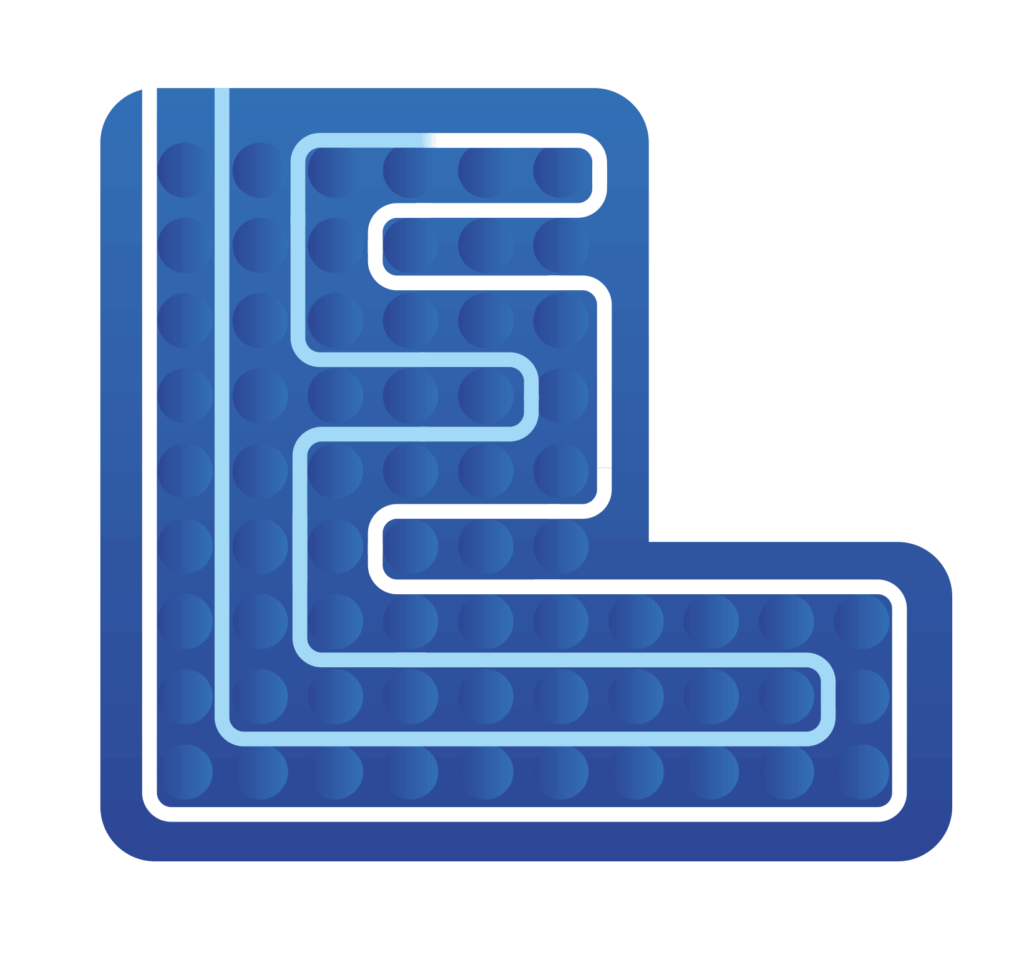

Двойная "змейка"

Одна из вариаций укладки "змейкой", подходящая для помещений неправильной формы.

Как правило, схемы укладки "тёплого пола" комбинируются индивидуально под планировку дома: это позволяет экономить материал, равномерно прогревать помещения и не пропускать участки покрытия.

Заливка стяжки

После укладки и крепления труб выполняется испытание системы под давлением (опрессовка). Затем вся система заливается бетонной стяжкой или готовой смесью для наливного пола толщиной 5–7 см. После её полного затвердевания можно запускать отопление. Для бетона время высыхания может составлять более 25 дней. Включение системы до полного высыхания стяжки может привести к трещинам.

Общие прАВИЛА ГРАМОТНОГО монтажа

Правило №1. Наличие проекта и его соблюдение

Выбор надёжного подрядчика и проектирование — этап, который ни в коем случае нельзя недооценивать. Профессиональный расчёт теплопотерь, выбор оборудования, схемы разводок: все это обеспечивает надежную основу для правильного монтажа отопления в частном доме, прозрачность и систематизацию всех процессов.

Правило №2. Сначала испытания — затем запуск

Без этих этапов нельзя говорить о завершённом монтаже системы отопления в доме:

1. Опрессовка системы (гидравлическое испытание на герметичность);
2. проверка работы автоматики и насосов;
3. регулировка термостатов и клапанов;
4. поэтапный прогрев тёплого пола (при его наличии) согласно СНиП.

— проведение испытаний обязательно для безопасности, устойчивости и эффективности всей системы.

Типичные ошибки при монтаже отопления

Ошибки в расчётах и выборе оборудования

• Отсутствие теплотехнического расчёта может приводить к перерасходам материалов, энергии, неэффективному обогреву вплоть до промерзания стен, перегрузкам и поломкам оборудования.
• Непрофессиональный проект, созданный, к примеру, на основе готовых проектов из свободного доступа в Интернете — скорее всего, не будет учитывать индивидуальных особенностей объекта и приведёт к непредсказуемым последствиям.
• Несоблюдение правил обустройства котельной грозит попаданием продуктов сгорания в воздух внутри помещения, рисками возникновения пожара, отказом в согласовании газовыми службами и штрафами.
• Неправильный выбор мощности котла может стать причиной постоянных перерасходов энергии/топлива, проблем в управлении климатом дома, недостаточного обогрева.
• Отсутствие системы защиты котла — игнорирование установки группы безопасности, которая включает предохранительный клапан, манометр и воздухоотводчик. Это может привести к аварийным ситуациям, перегреву системы, разрыву трубопроводов.
• Закупка низкокачественных материалов наверняка потребует досрочного ремонта, который может включать вскрытие полов и разрушение отделки.

Частые ошибки в непрофессиональном монтаже

• Отсутствие проекта разводки труб, нарушение уклонов трубопровода
• Недостаточная теплоизоляция магистралей или её отсутствие
• Установка котла в неподходящем помещении
• Монтаж радиаторов с нарушениями рекомендуемых норм
• Неправильная установка технических фильтров или отказ от их установки
• Неправильное подключение циркуляционного насоса
• Нарушения в установке системы дымоудаления

Итоговые рекомендации по созданию надёжной системы отопления

При выборе и реализации системы отопления важно придерживаться комплексного подхода:

• Выбирать подрядчика с опытом работы, гарантиями и репутацией
• начинать с профессионального проекта;
• не экономить в ущерб качеству: выбирать надежные оригинальные материалы и проверенное оборудование;
• доверять монтаж отопления в частном доме только профессионалам;
• проводить пусконаладочные работы и регулярное обслуживание.

Правильный монтаж отопления в частном доме — это инвестиция в комфорт, безопасность и экономичную эксплуатацию.
